Playground를 이용한 UI 프로토타입 설계
basker
2020. 9. 9. 18:51
Swift 에서 스토리보드를 이용해 앱을 구현할 경우 SwiftUI의 장점 중 하나인 프리뷰를 이용할 수 없다. 프리뷰를 이용해 UI를 설계할 경우 스토리보드 보다 빠른 속도로 구현할 수 있고 구현을 바로 프리뷰를 통해서 확인할 수 있다. 이런 장점을 스토리보드를 사용하지 않고 Playground에서 Live view를 통해서 비슷하게 개발 시 이용할 수 있다. 특히 스토리보드 없이 코드로 뷰를 설계할 때에는 해당 구현을 바로 실제 설계에 반영할 수 도 있다.
프로토타입 구현을 위해 우선 새로운 플레이그라운들 생성하는 데 Single View를 선택한다.

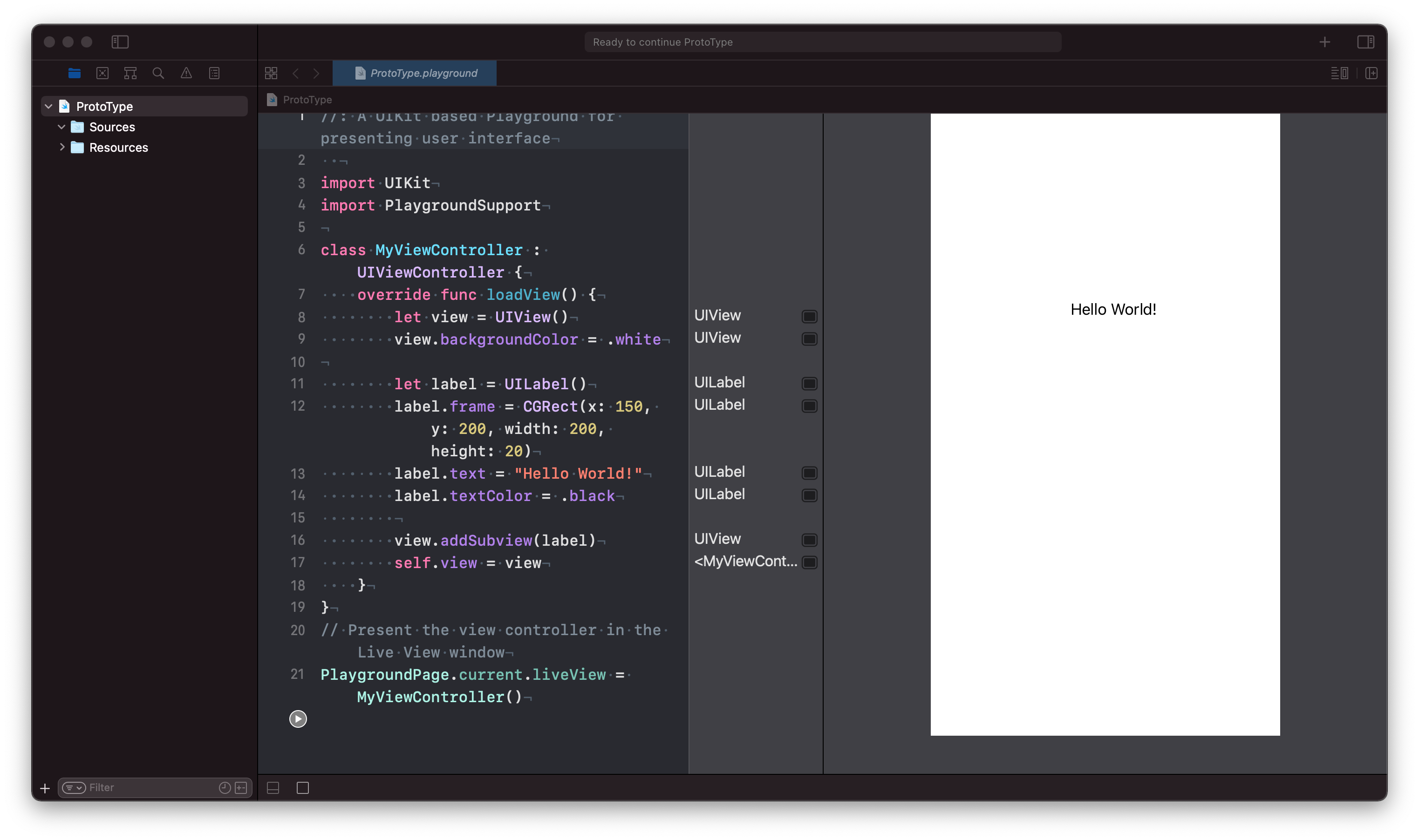

생성된 파일은 UIViewController를 상속받은 MyViewController 클래스가 뷰에 Hello world!를 표시한다.

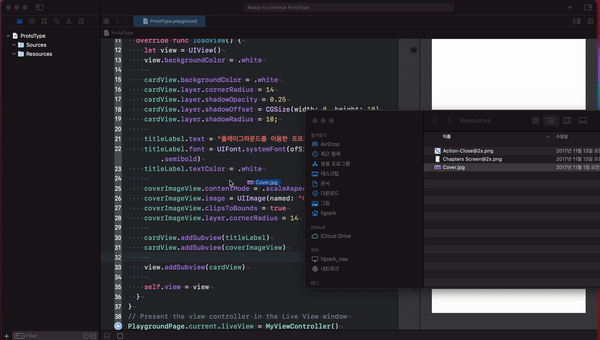

우선 loadView() 내부의 코드 중 UILable과 관련된 코드를 지운다. 카드를 표현할 UIView와 백그라운드 이미지를 위한 UIImageView, 타이틀을 위한 UILabel을 추가한다. 카드 뷰에 백그라운드의 이미지로 사용할 Cover.jpg 파일을 Resource 폴더로 이동시킨다.

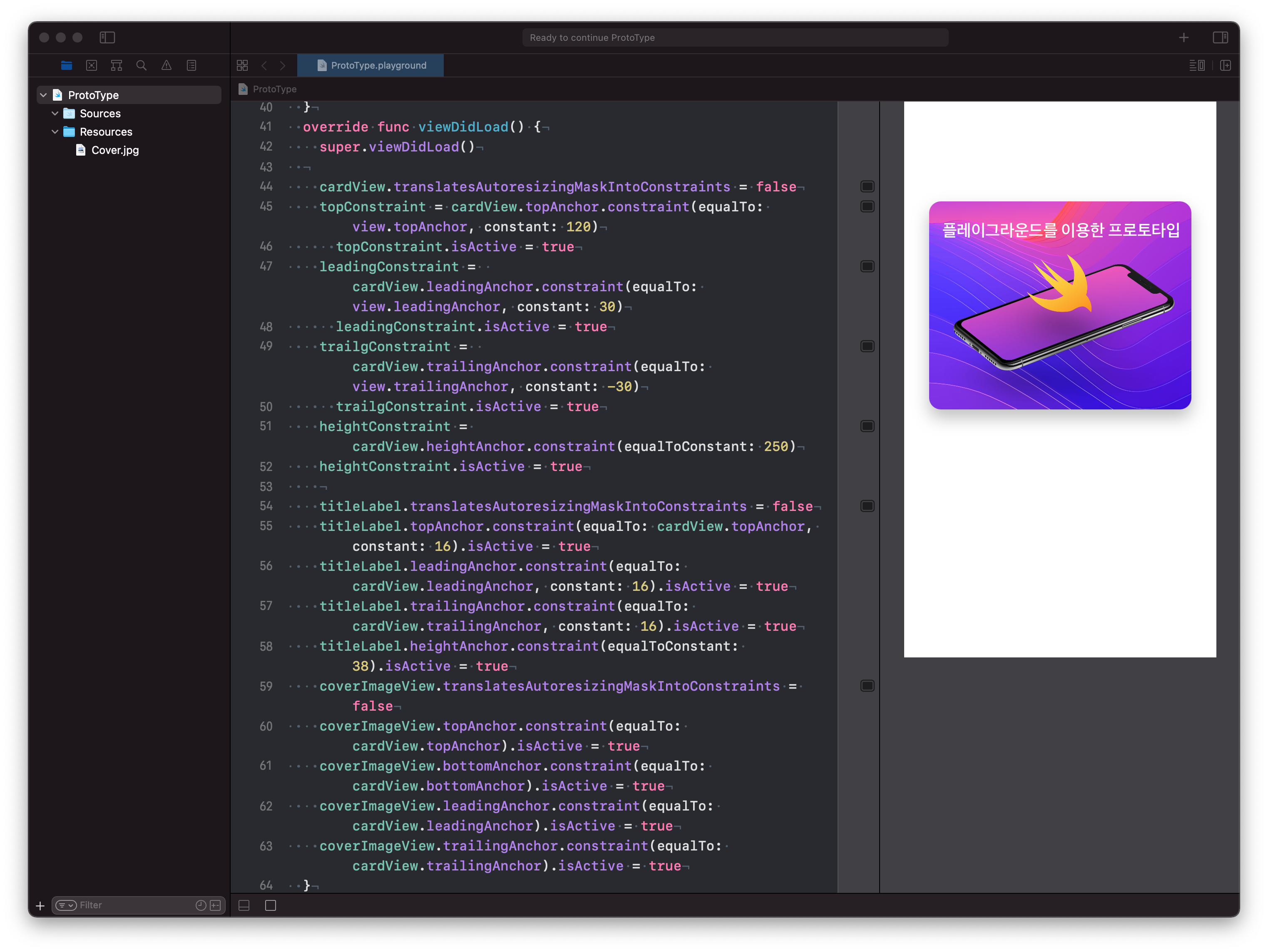

이제 viewDidLoad()를 재정의해 각 컴포넌트들의 AutoLayout으로 정렬하고 플레이 버튼을 눌러 현재까지 구성된 화면을 확인한다.
AutoLayout을 코드로 사용하기 위해서는 UIView 객체에 translatesAutoresizingMaskIntoConstraints을 false 값으로 설정해야 하고, 설정된 constraint에 대해서는 isActive를 true로 설정해야 한다.
//cardView의 auto constraint를 설정하기 위해서는 translatesAutoresizingMaskIntoConstraints
//를 false로 설정
cardView.translatesAutoresizingMaskIntoConstraints = false
//cardView는 top 위치에서 y 축으로 120 이동
topConstraint = cardView.topAnchor.constraint(equalTo: view.topAnchor, constant: 120)
//이 constraint가 설정되기 위해서 isActive를 true로 설정
topConstraint.isActive = true
//왼쪽, 오른쪽 constraint를 부모뷰와 동일한 값으로 설정
leadingConstraint = cardView.leadingAnchor.constraint(equalTo: view.leadingAnchor, constant: 30)
leadingConstraint.isActive = true
trailgConstraint = cardView.trailingAnchor.constraint(equalTo: view.trailingAnchor, constant: -30)
trailgConstraint.isActive = true
//높이 constraint 설정
heightConstraint = cardView.heightAnchor.constraint(equalToConstant: 250)
heightConstraint.isActive = true

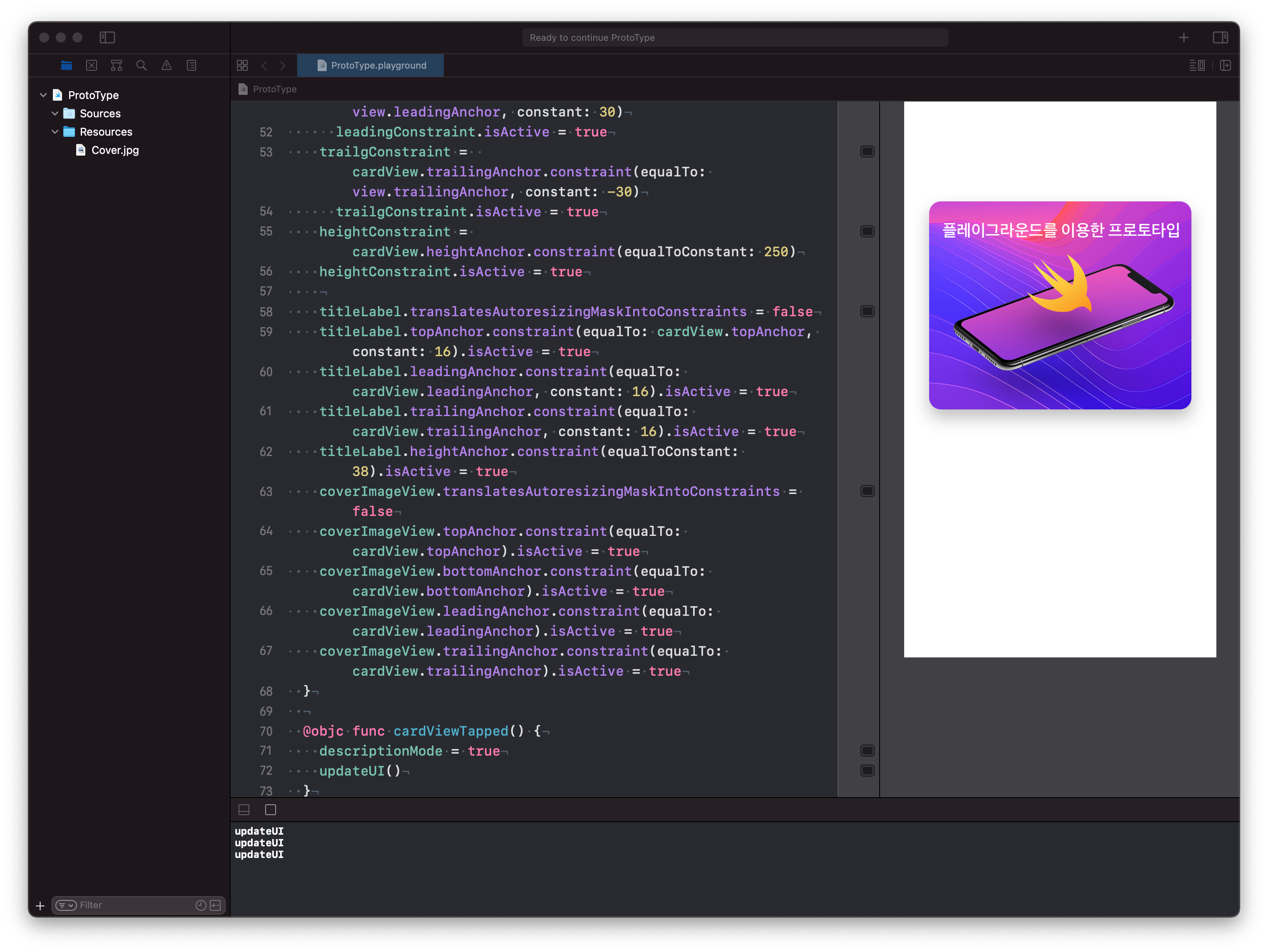

다음으로 카드뷰에 탭 제스쳐을 추가한다.
override func loadView() {
...
let tap = UITapGestureRecognizer(target: self, action: #selector(cardViewTapped))
cardView.addGestureRecognizer(tap)
view.addSubview(cardView)
self.view = view
}
@objc func cardViewTapped() {
descriptionMode = true
updateUI()
}
private func updateUI() {
print("updateUI")
}

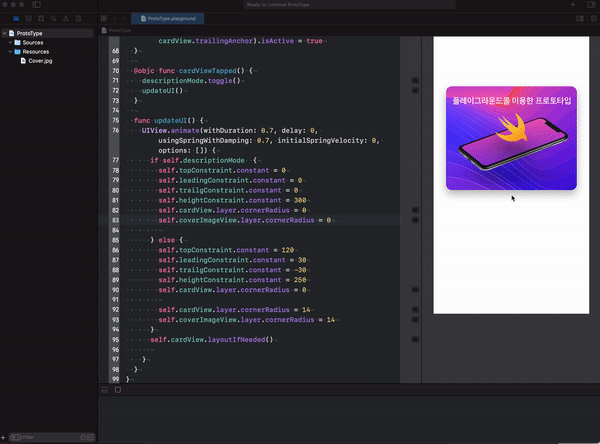

이제 updateUI 에 탭에 따라서 카드 뷰가 이동하도록 애니매이션을 추가한다.
@objc func cardViewTapped() {
descriptionMode.toggle()
updateUI()
}
func updateUI() {
UIView.animate(withDuration: 0.7, delay: 0, usingSpringWithDamping: 0.7, initialSpringVelocity: 0, options: []) {
if self.descriptionMode {
self.topConstraint.constant = 0
self.leadingConstraint.constant = 0
self.trailgConstraint.constant = 0
self.heightConstraint.constant = 300
self.cardView.layer.cornerRadius = 0
self.coverImageView.layer.cornerRadius = 0
} else {
self.topConstraint.constant = 120
self.leadingConstraint.constant = 30
self.trailgConstraint.constant = -30
self.heightConstraint.constant = 250
self.cardView.layer.cornerRadius = 0
self.cardView.layer.cornerRadius = 14
self.coverImageView.layer.cornerRadius = 14
}
self.cardView.layoutIfNeeded()
}
}여기서 중요한 점은 화면의 레이아웃이 변경되도록 self.cardView.layoutIfNeeded() 를 호출해 주어야 한다는 점이다.

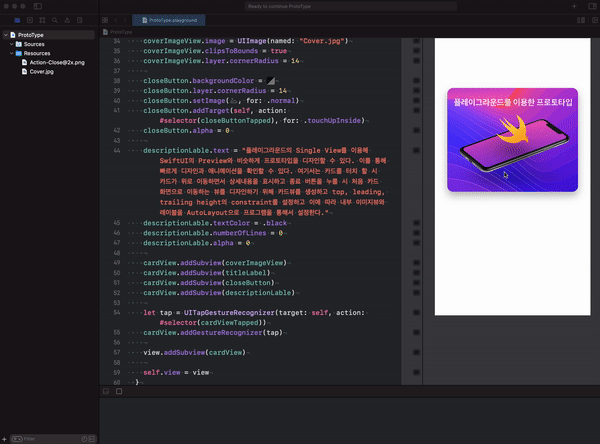

카드 뷰가 상단으로 이동하면 페이지에 대한 상세 내용을 보여주도록 descriptionLabel을 추가하고 alpha 값을 이용해 뷰가 상단에 있을 시 아래 화면에 상세 내용을 보여주도록 수정한다. 추가적으로 상단에 카드뷰 가 위치 시 닫기 버튼을 추가해 닫기 버튼을 누를 시 화면이 중앙으로 이동하다록 수정한다.
func updateUI() {
UIView.animate(withDuration: 0.7, delay: 0, usingSpringWithDamping: 0.7, initialSpringVelocity: 0, options: []) {
if self.descriptionMode {
...
self.descriptionLable.alpha = 1
self.closeButton.alpha = 1
} else {
...
self.descriptionLable.alpha = 0
self.closeButton.alpha = 0
}
self.cardView.layoutIfNeeded()
}
}
전체 구현 코드는 아래와 같다.
//: A UIKit based Playground for presenting user interface
import UIKit
import PlaygroundSupport
class MyViewController : UIViewController {
let cardView = UIView()
let titleLabel = UILabel()
let coverImageView = UIImageView()
let descriptionLable = UILabel()
let closeButton = UIButton()
var topConstraint : NSLayoutConstraint!
var leadingConstraint : NSLayoutConstraint!
var trailgConstraint : NSLayoutConstraint!
var heightConstraint : NSLayoutConstraint!
var descriptionMode = false;
override func loadView() {
let view = UIView()
view.backgroundColor = .white
cardView.backgroundColor = .white
cardView.layer.cornerRadius = 14
cardView.layer.shadowOpacity = 0.25
cardView.layer.shadowOffset = CGSize(width: 0, height: 10)
cardView.layer.shadowRadius = 10;
titleLabel.text = "플레이그라운드를 이용한 프로토타입"
titleLabel.font = UIFont.systemFont(ofSize: 20, weight: .semibold)
titleLabel.textColor = .white
coverImageView.contentMode = .scaleAspectFill
coverImageView.image = UIImage(named: "Cover.jpg")
coverImageView.clipsToBounds = true
coverImageView.layer.cornerRadius = 14
closeButton.backgroundColor = #colorLiteral(red: 0, green: 0, blue: 0, alpha: 0.5)
closeButton.layer.cornerRadius = 14
closeButton.setImage(#imageLiteral(resourceName: "Action-Close@2x.png"), for: .normal)
closeButton.addTarget(self, action: #selector(closeButtonTapped), for: .touchUpInside)
closeButton.alpha = 0
descriptionLable.text = "플레이그라운드의 Single View를 이용해 SwiftUI의 Preview와 비슷하게 프로토타입을 디자인할 수 있다. 이를 통해 빠르게 디자인과 애니메이션을 확인할 수 있다. 여기서는 카드를 터치 할 시 카드가 위로 이동하면서 상세내용을 표시하고 종료 버튼을 누를 시 처음 카드 화면으로 이동하는 뷰를 디자인하기 위해 카드뷰를 생성하고 top, leading, trailing height의 constraint를 설정하고 이에 따라 내부 이미지뷰와 레이블을 AutoLayout으로 프로그램을 통해서 설정한다."
descriptionLable.textColor = .black
descriptionLable.numberOfLines = 0
descriptionLable.alpha = 0
cardView.addSubview(coverImageView)
cardView.addSubview(titleLabel)
cardView.addSubview(closeButton)
cardView.addSubview(descriptionLable)
let tap = UITapGestureRecognizer(target: self, action: #selector(cardViewTapped))
cardView.addGestureRecognizer(tap)
view.addSubview(cardView)
self.view = view
}
override func viewDidLoad() {
super.viewDidLoad()
cardView.translatesAutoresizingMaskIntoConstraints = false
topConstraint = cardView.topAnchor.constraint(equalTo: view.topAnchor, constant: 120)
topConstraint.isActive = true
leadingConstraint = cardView.leadingAnchor.constraint(equalTo: view.leadingAnchor, constant: 30)
leadingConstraint.isActive = true
trailgConstraint = cardView.trailingAnchor.constraint(equalTo: view.trailingAnchor, constant: -30)
trailgConstraint.isActive = true
heightConstraint = cardView.heightAnchor.constraint(equalToConstant: 250)
heightConstraint.isActive = true
titleLabel.translatesAutoresizingMaskIntoConstraints = false
titleLabel.topAnchor.constraint(equalTo: cardView.topAnchor, constant: 16).isActive = true
titleLabel.leadingAnchor.constraint(equalTo: cardView.leadingAnchor, constant: 16).isActive = true
titleLabel.trailingAnchor.constraint(equalTo: cardView.trailingAnchor, constant: 16).isActive = true
titleLabel.heightAnchor.constraint(equalToConstant: 38).isActive = true
coverImageView.translatesAutoresizingMaskIntoConstraints = false
coverImageView.topAnchor.constraint(equalTo: cardView.topAnchor).isActive = true
coverImageView.bottomAnchor.constraint(equalTo: cardView.bottomAnchor).isActive = true
coverImageView.leadingAnchor.constraint(equalTo: cardView.leadingAnchor).isActive = true
coverImageView.trailingAnchor.constraint(equalTo: cardView.trailingAnchor).isActive = true
closeButton.translatesAutoresizingMaskIntoConstraints = false
closeButton.topAnchor.constraint(equalTo: cardView.topAnchor, constant: 20).isActive = true
closeButton.trailingAnchor.constraint(equalTo: cardView.trailingAnchor, constant: -20).isActive = true
closeButton.widthAnchor.constraint(equalToConstant: 28).isActive = true
closeButton.heightAnchor.constraint(equalToConstant: 28).isActive = true
descriptionLable.translatesAutoresizingMaskIntoConstraints = false
descriptionLable.topAnchor.constraint(equalTo: cardView.bottomAnchor, constant: 90).isActive = true
descriptionLable.leadingAnchor.constraint(equalTo: cardView.leadingAnchor, constant: 16).isActive = true
descriptionLable.trailingAnchor.constraint(equalTo: cardView.trailingAnchor, constant: -16).isActive = true
descriptionLable.heightAnchor.constraint(equalToConstant: 300)
}
@objc func cardViewTapped() {
descriptionMode = true
updateUI()
}
@objc func closeButtonTapped() {
descriptionMode = false
updateUI()
}
func updateUI() {
UIView.animate(withDuration: 0.7, delay: 0, usingSpringWithDamping: 0.7, initialSpringVelocity: 0, options: []) {
if self.descriptionMode {
self.topConstraint.constant = 0
self.leadingConstraint.constant = 0
self.trailgConstraint.constant = 0
self.heightConstraint.constant = 300
self.cardView.layer.cornerRadius = 0
self.coverImageView.layer.cornerRadius = 0
self.descriptionLable.alpha = 1
self.closeButton.alpha = 1
} else {
self.topConstraint.constant = 120
self.leadingConstraint.constant = 30
self.trailgConstraint.constant = -30
self.heightConstraint.constant = 250
self.cardView.layer.cornerRadius = 0
self.cardView.layer.cornerRadius = 14
self.coverImageView.layer.cornerRadius = 14
self.descriptionLable.alpha = 0
self.closeButton.alpha = 0
}
self.cardView.layoutIfNeeded()
}
}
}
// Present the view controller in the Live View window
PlaygroundPage.current.liveView = MyViewController()
